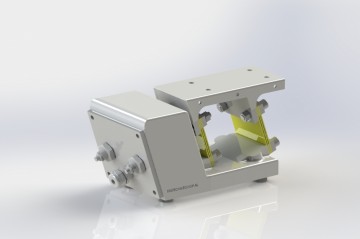

LEX3 - Trilmagneet Tuxel (levensmiddelen)

€ 1.082,00 (exclusief btw 21%)
Specificaties
Spanning 230 V
Frequentie 50 Hz.
Stroom 0,5
gewicht aandrijving 19,1 kg.
Max. gewicht goot 7,5 kg.
Beschermingsklasse IP67
OPM. Altijd aansluiten m.b.v. Thyristorregeling
Afmetingen Zie maatschets onder omschrijving
Omschrijving

LEX 3 - Tuxel (trilmagneet)

Voor het in trilling brengen van uw trilgoot kunt u gebruik maken van een Electromagnetische aandrijving.

De aandrijvingen van het type LEX van het merk Tuxel zijn speciaal bedoeld voor de ‘kleinere’ trilgoten. ( Breedte tot 400 mm. ; Lengte tot 750 mm.)

Uw materiaal wordt d.m.v. sprongetjes naar voren getransporteerd.

Kenmerken voor de elektromagnetische vibratoren van Tuxel zijn:

  • GESCHIKT VOOR DE LEVENSMIDDELEN-INDUSTRIE.
  • De productstroom kan traploos worden ingesteld; ook tijdens bedrijf.
  • Hoge transport capaciteit met kleine afmetingen.
  • De trilmagneet werkt direct na het inschakelen met de maximale capaciteit en staat vrijwel direct stil bij uitschakeling.
  • Praktisch onderhoudsvrij, te verwaarlozen slijtage.
  • Geluidsarm.
  • Lange levensduur.



De LEX-3 van Tuxel is geschikt voor een trilgoot met een gewicht van circa 7,5 kG.
(de bak die u erop kunt plaatsen mag dus maximaal circa 7,5 kG. wegen)
De afmetingen van de trog mogen ongeveer 700x200x65 mm. zijn (LxBxH)



Voor de maattekening van de aandrijving :   KLIK HIER



Het functioneringsprincipe van een elektromagnetisch aangedreven trilgoot is eenvoudig.

Een heen-en weergaande beweging wordt gegeven aan een trilgoot d.m.v. een elektromagnetische trilmagneet, die in een hoek van ongeveer 20˚ op de trilgoot gemonteerd staat. Bij de uitgaande slag van de trilmagneet wordt het product wat zich in de trilgoot bevindt als het ware schuin naar voren en naar boven toe gestoten. Bij de ingaande slag van de trilmagneet, valt het product rechtlijnig terug op de trilgoot. Doordat deze cyclus zich continue herhaalt, verplaatst het product zich zo in de transportrichting.

Wanneer de trilmagneet d.m.v. een Thyristorregeling wordt aangesloten op de voedingsspanning, wordt de losse kern magnetisch. Waardoor de losse kern het trilmagneethuis ingetrokken wordt, vervolgens laat de magneet weer los, waardoor het bladveerpakket de losse kern, alujuk en de trilgoot weer terug laat veren. Dit gaat standaard met een frequentie van 50Hz.

Het product verplaatst zich dus sprongsgewijs door de trilgoot. De transportsnelheid van het product wordt bepaald door amplitude van de sprongen, welke geregeld kan worden d.m.v. een thyristorregeling.

Let op: voor de aansturing van een trilmagneet is altijd een thyristorregeling nodig.
Uiteraard levert de Triltechniekshop u die ook, we hebben verschillende modellen in onze webwinkel staan.
